环形孔板

  面议
起批量 ≥1套
最小起订电询
供货总量电询
发货地址无锡江阴市
建议售价¥电议
更新日期2020-07-14
  • 客服 何总
  • 询价: 13706163985
  • 环形孔板流量计广泛应用于脏污介质的流量测量,价格一般在1000元上下,便宜的也有,但可能是其他孔板流量计,请注意。
供应商: 环形孔板厂家
主营产品:江苏宏达仪表科技有限公司创建于1994年,产品不断被国内外重大工程项目采用。核电行业如江苏田湾核电站1号,2号机组;AP1000三门、海阳核电站1#、2#机组;出口项目如印尼中爪洼电厂2×300MW。
公司地址:江阴市申港镇镇澄路1059号(于门桥工业园区)
适用介质:气体、液体、蒸汽
规格:admin
品牌:宏达
工作压力:根据要求定制MPa
流量范围:根据现场要求定制
公称流量:以实际流量为准

  环形孔板流量计是我公司在标准孔板的基础上研发的节流式流量传感器,本身自带一段测量管,在测量管中部固定一块同轴的圆板,圆板由支撑架固定在管道上,适用于各种流体介质(气体、蒸汽、液体)的测量,例如饱和蒸汽、过热蒸汽、压缩空气、各种煤气、废气、冷却水、重油、渣油、燃料油、冷凝液、各种化工溶液等。

  环形孔板流量计适用于脏污气体吗

  由于它采用环形通道式结构,使测量的各种脏污介质在通过孔板与管道之间的环缝时可以轻松通过。因此环形孔板流量计广泛应用于脏污介质的流量测量。

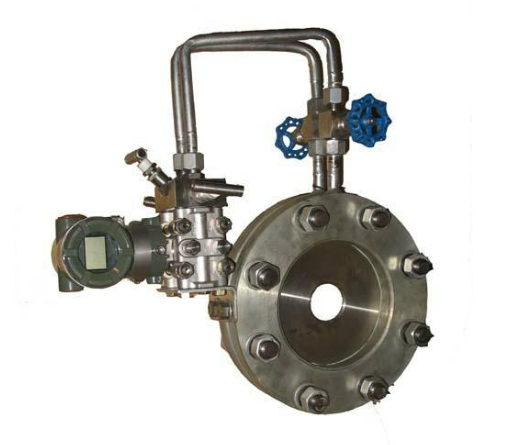

环形孔板流量计图片

  环形孔板流量计工作原理:

  环形孔板流量计的基本原理基本和标准孔板流量计是一样,适用于流体连续性方程和伯努力方程,所不同的是流体进入测量管段后,最小流通截面不一样,标准孔板最小流通截面是圆形,环形孔板最小流通截面是环形,把环形流通面等效成圆形流通截面,等效孔径为d,等效孔径比β=d/D。

  环形孔板流量计特点:

  1、 测量含有固体微粒的液体或气体。

  2、 无需长直管段,可在恶劣的管道条件下工作。

  3、 .适合测量蒸汽、煤气及冷却水等脏污介质和各种腐蚀性化工溶液以及各种流体介质的测量。

  4、采用均压环结构,压力损失小,功耗低。

  5、适合高温、高压流体的流量测量,在恶劣条件下流出系数稳定,精度高,可靠性好。

  6.采用带远传膜盒的差压变送器,可以测量渣油、重油等脏污介质的流量。

  环形孔板流量计参数:

  1、 公称通径:DN50~DN3000

  2、 工作温度:-196~530℃

  3、 公称压力:-0.1~40MPa

  4、 精度:1.0% 1.5% 2.0%

  5、 连接方式:法兰连接 焊接连接

文章来源:http://www.jshonda.com/hxkbllj/372.html
