多孔孔板差压式流量计当前位置:主页 > 产品中心 > 孔板流量计 > 多孔孔板差压式流量计 >

多孔平衡孔板流量计

  多孔平衡孔板流量计就是一种的差压式流量仪表,是基于密封管道中的能量转换原理,可适用于各种介质及各种工况要求的高精度流量计,可测雷诺数的范围为5000~1000000。

多孔平衡孔板流量计图片



  多孔平衡孔板流量计工作原理

  多孔平衡孔板流量计的操作原理同其它各种类型的差压流量计的工作原理相同,但与传统节流装置在管道中心开孔不同,平衡流量计在管道中心处开具节流孔,孔的分布及数量基于特殊的公式及多年的实验数据,称为函数孔。当流体穿过节流件的函数孔时,节流件就同时具有节流取压和标准流场整流的双重功能,因而涡流被最小化,最大限度的将流场平衡调节成近似理想流体,因此测量精度较传统节流装置提高5~10倍,并大大节省仪表上、下游的直管段要求,最小直管段可低至O. 5D。

  多孔平衡孔板流量计结构组成

  多孔平衡孔板流量计分两种结构一体式和分体式。一体式由一次阻流(传感)元件、变送器和阀组组成,分体式除上述部件外还增加了引压管线

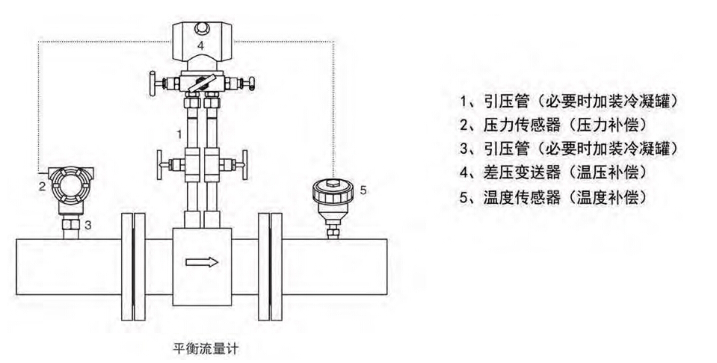

多孔平衡孔板流量计结构示意图

  多孔平衡孔板流量计的测量公式

  多孔平衡孔板流量计是一种差压型流量仪表,利用差压原理。差压原理就是基于密封管道中的能量转换原理,也就是说对稳定流体,流量同管道中介质流速的平方根成正比。比如,当速度增加时压力会降低,当介质接近节流件时,其压力为P1,在介质通过节流区时,由于介质流通面积减小,流速会增加,压力降低为P2,P1和P2都通过流量计的取压口接到差压变送器上,流量变化时,流量计的两个取压口之间的差压值会增大或缩小。流量相同时,若节流面积大,则产生的差压值也大。

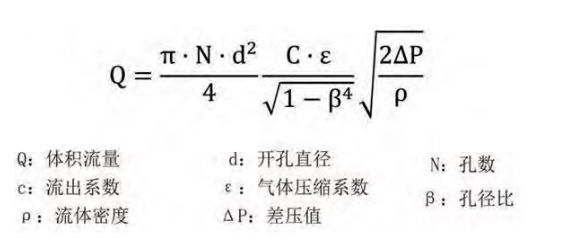

多孔平衡孔板流量计测量公式

  多孔平衡孔板流量计特点

  1、量程比宽。

  2、直管段要求低,可在极为恶劣的情况下均衡流体分布。

  3、可测量水气,用于测量压缩空气、饱和蒸汽等气体。

  4、长久压力损失低,多孔均流对流体阻碍小。

  多孔平衡孔板流量计规格参数

多孔平衡孔板流量计选型参数表
