V型锥流量计－法兰取压式

适用介质：气体、液体、蒸汽

规格：admin

品牌：宏达

工作压力：根据要求定制MPa

流量范围：根据现场要求定制

公称流量：以实际流量为准

　　法兰型V锥流量计参数

　　连接方式：法兰

　　口径：1/2~120或更大

　　取压方式：承插焊、法兰、螺纹

　　工作压力：-0.2~42MPa工作温度：-100℃~700℃

　　材质：各种金属或PP、PVC

　　适用范围：液体、气体、蒸汽等。如：高温、高压、高含尘、高悬浮物的高炉煤气、焦炉煤气、转炉煤气、除尘气体及污水、含泥沙杂物水等。

　　法兰取压式V型锥流量计工作原理：

　　法兰取压式V型锥流量计是一种创新性的差压测量装置，它通过悬挂在管线中心的一个V型锥体来节流，这样迫使液体以答线的中心线为中心，围绕着谁体流过，显著改善了传统差压流量计的使用局限。

　　The V-type conical flowmeter is an innovative differential pressure measurement device，throttling via the V-type cone suspended from the center of the pipe line and forcing the liquid to flow round the cone with the center line of the pipe line as the center so that the use restrictions characteristic of traditional differential pressure flowmeters are remarkably improved.

　　法兰取压式V型锥流量计结构示意图

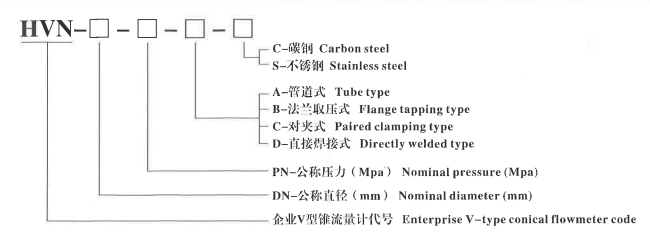

　　法兰取压式V型锥流量计选型编码

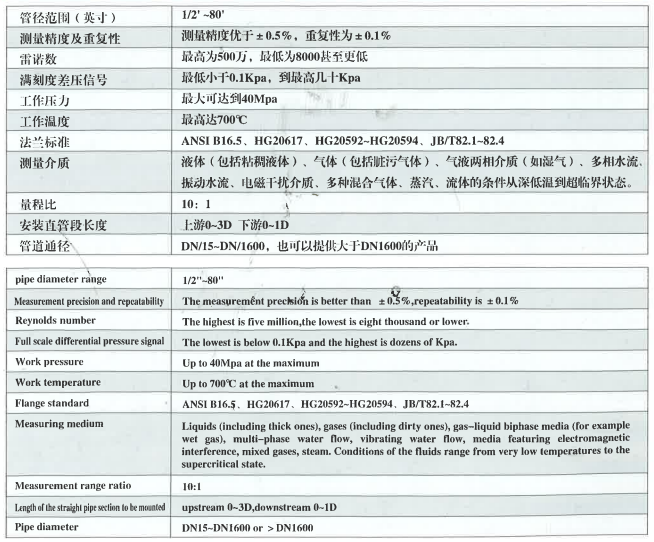

　　法兰取压式V型锥流量计技术参数
