标准孔板差压式流量计当前位置: 主页 > 产品中心 > 孔板流量计 > 标准孔板差压式流量计

HDKH型孔板阀

  面议
起批量 ≥1套
最小起订电询
供货总量电询
发货地址无锡江阴市
建议售价¥电议
更新日期2020-07-01
  • 客服 何总
  • 询价: 13706163985
  • HDKH-H系列可换孔板节流装置、高级孔板阀、阀式孔板节流装置、高级阀式孔板节流装置
供应商: HDKH型孔板阀厂家
主营产品:江苏宏达仪表科技有限公司创建于1994年,产品不断被国内外重大工程项目采用。核电行业如江苏田湾核电站1号,2号机组;AP1000三门、海阳核电站1#、2#机组;出口项目如印尼中爪洼电厂2×300MW。
公司地址:江阴市申港镇镇澄路1059号(于门桥工业园区)
适用介质:气体、液体、蒸汽
规格:admin
品牌:宏达
工作压力:根据要求定制MPa
流量范围:根据现场要求定制
公称流量:以实际流量为准

  HDKH-H系列可换孔板节流装置是我公司自行设计开发研制生产的差压式流量仪表。具有更换孔板方便,维护简捷,易操作的突出特点。是传统的法兰对夹式孔板节流装置的理想替代产品。目前我公司生产的HDKH-H系列可换孔板节流装置为了适应不同介质的需要,采用了阀体内腔静电喷涂新工艺,提高了产品的耐腐蚀能力,延长了使用寿命。前后测量直管段的生产均按国家相关标准和检定规程的要求进行精密加工制造。

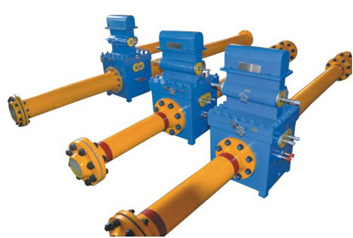

孔板阀

  孔板阀工作原理

  充满管道的流体流经管道内的节流装置,流束将在节流件处形成局部收缩,从而使流速增加,静压力降低,于是在节流件前后产生了静压力差,即差压。流体的流速愈大,在节流件前后产生的差压也愈大,该差压值与流过的流体流量之间有确定的函数关系,根据上述函数关系,通过测量差压值实现对流体流量的测量。

  孔板阀组成结构

  一台标准孔板流量计由以下几部分组成:标准孔板节流装置(孔板阀和前后测量管段组成)、差压变送器、压力变送器、温度变送器、在线密度计或色谱分析仪、智能流量积算仪或工业计算机。

  管道内的被测介质流经标准孔板时在孔板前后产生压力差,该差压值开方后与介质流量成正比。系统中用差压变送器测得标准孔板前后的差压值,同时用压力变送器、温度变送器监测介质工作压力、工作温度,三个变量同时在流量积算仪或工业计算机中按相应国家标准中规定的数学模型计算出被测介质流量,并进行累积、贮存、输出。如被测介质标准密度不稳定,还应加装在线密度计或色谱分析仪监测介质标准密度的变化,并同时传送到计算显示部分对流量进行修正。以上各环节一起组成一台完整的标准孔板流量计。

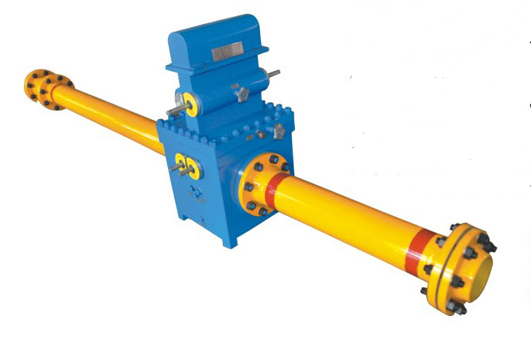

  高级孔板阀工作原理

  高级可换孔板前期是一种结构新颖的标准孔板节流装置。该装置设计有上下两个阀室和两级机械升降机构,在流量测量的过程中,如果需要取出孔板进行更换或维修,可以不必停止介质的输送,通过规定的操作程序既可随时提取孔板。这是目前使用的其它各种流量仪表无可比拟的特点。产品设计的机械升降机构分为两级当需要提升孔板时利用一级传动机构向上提动孔板当孔板下端面提止阀体上端面时将密封板封闭,这时打开顶端密封组件转动二级传动机构将孔板取出。

高级孔板阀工作原理

  该产品切断密封性能可靠,实际操作简便,每次提取或更换孔板只需10-20分钟。特别适用于主管道不允许停止介质输送的管道中的流量计量,既免去设置旁通管路,又保证了介质输送的稳定。孔板的设计,加工符合国家计量标准的规定,用户可以根据现场不同工艺条件参数选配不同节流孔径的孔板。

  如果在线更换孔板时应首先打开压力平衡阀使阀体上下内腔压力趋于平衡,然后开始更换孔板操作。

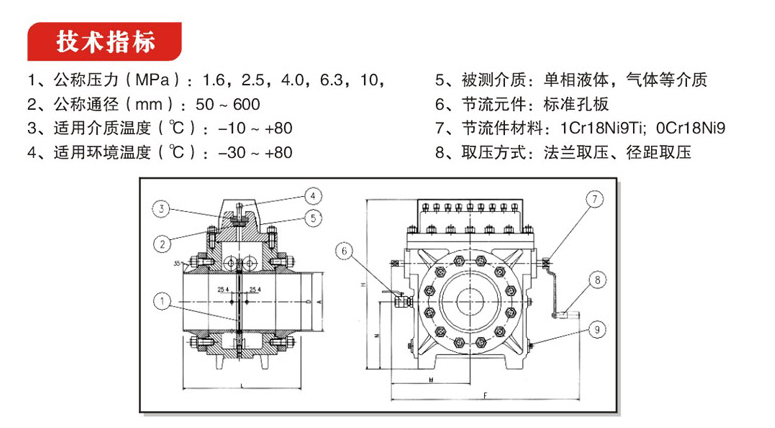

  高级孔板阀主要技术指标

  1、公称压力PN:1.6,2.5,4.0,6.3,10.0 Mpa

  2、公称通径DN:50-600mm3、适用介质温度:-10~+80℃4、适用环境温度:-20~+80℃

  5、被测介质:单相液体,气体等介质。

  6、节流元件:标准孔板

  7、节流件材料:1Cr18Ni9Ti 0Cr18Ni98、取压方式:法兰取压径距取压

  9、连接法兰采用:GB/T9115.1-2000

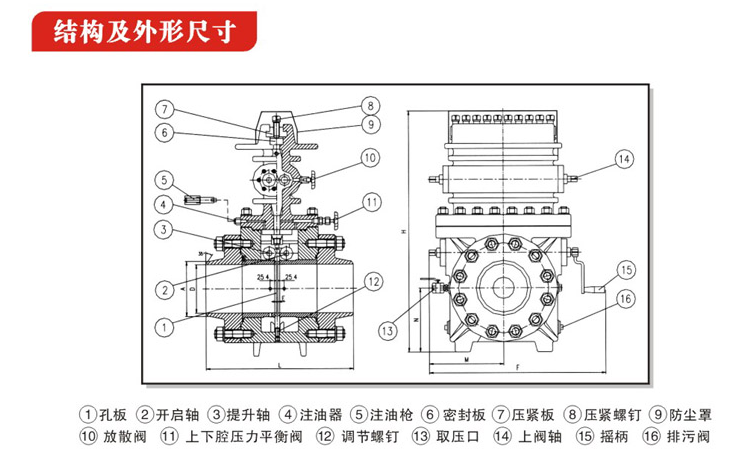

  高级孔板阀结构示意图:

高级孔板阀结构图

  减压孔板阀

  HDKH系列普通可换孔板节流装置是一种结构紧凑、使用方便、操作简单、运行可靠的流量计量装置。该装置由阀体、高精度前后测量管段、节流元件三部分组成。设计有机械提升结构,

  1将节流元件精确地定位在固定的阀体内,使节流元件的轴线和前后测量管的轴线重量合。在不拆动管线的情况下,只需短时间切断管道内介质的流动,即可方便地提升出节流元件进行检查、检定、清洗或更换。同时又可方便计量管道的清扫,从而保证计量装置的运行精度。阀体两侧均设有取压装置和节流件提升装置,设计安装方便。这种新型节流装置可广泛应用于能源、石油、化工、冶金、电力等行业中各种工艺条件下的液体和气体的计量。参照标准GB/T2624-93。

减压孔板阀参数与结构图
