标准孔板差压式流量计当前位置:主页 > 产品中心 > 孔板流量计 > 标准孔板差压式流量计 >

平焊接法兰孔板流量计

  江苏宏达仪表科技有限公司作为专业板孔式流量计生产厂家,供应的焊接孔板流量计,有多种焊接工艺,有平法兰焊接流量计、对焊法兰孔板流量计,角接孔板。下面从型号规格参数等详细介绍焊接孔板流量计和平焊接法兰孔板流量计。

焊接式孔板

  焊接式孔板流量计 Welded type orifice plate

  型号Model:HLGBH HLGPH

  适用范围Scope of application:DN50~400mm

  适用压力Applicable pressures:PN2.5~37Mpa

  适用温度Applicable temperatures:T≤555℃

  直径比Diameter ratio:β=0.3~0.8

  雷诺数Reynolds number:Red=5×10'~10'

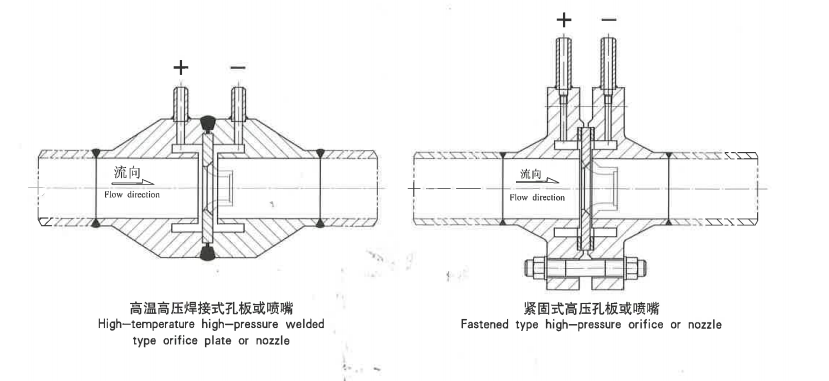

焊接式孔板流量计结构示意图

  可提供前后各2D测量管段,D为管道内径。

  We can provide 2D measurement pipe sections for the front and back respectively.D refers to the pipe inside diameter.

  用途及特点:适用于电厂高温高压下的液体,蒸气及热网管道的流量测量、控制和调节。它具有耐冲击,孔板或喷嘴不易变形,压力损失小,使用寿命长等特点。

  Uses and features:It is fit for the measurement,control and adjustment of the flow of liquid,steam and heat network piping under a high temperature and pressure featuring impact resistance,orifice or nozzle being unlikely to suffer deformation,a light pressure loss,a long service life,ete.

  节流件为标准孔板(平法兰)

  型号Model:HLGBF

  适用范围Scope of application:DN50~1000mm

  适用压力Applicable pressures:PN0.01~2.5Mpa

  适用温度Applicable temperatures:T≤350℃

  直径比Diameter ratio:β=0.2~0.75

  雷诺数Reynolds number:Red=8x10'~10°

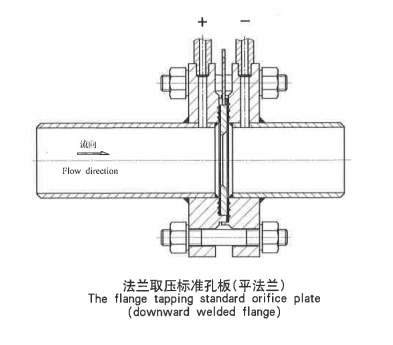

平焊接法兰孔板流量计结构示意图

  可提供前10D,后5D测量管段或前后各2D测量管段。D为管道内经

  We can provide 10D and 5D measurement pipe sections for the front and back respectively or 2Drespectively.D refers to the pipe inside diameter.

  用途及特点:广泛用于炼油、化工等行业各种介质的流量测量、控制和调节。它具有安装使用、维护方便等特点。

  Uses and features:It is widely used for the measurement,control and adjustment of the flow of various media in oil refining,chemical and other sectors featuring easy mounting,use and maitenance,etc.

  以上就是宏达仪表焊接孔板流量计其中两种介绍,对焊法兰孔板流量计角接孔板等,多种规格选型,建议致电专业技术人员为您解答。
